128X64 1.3 인치 LCD SH1106 I2C 모듈

해상도 128X64  사이즈 1.3 인치 LCD SH1106 I2C 모듈



※  전면사진



※  스팩

- Resolution : 128 x 64

- Driving Voltage : 3.3 ~ 5V

- Interface Type : I2C



※ 라이브러리

Adafruit_GFX_Library

U8g2

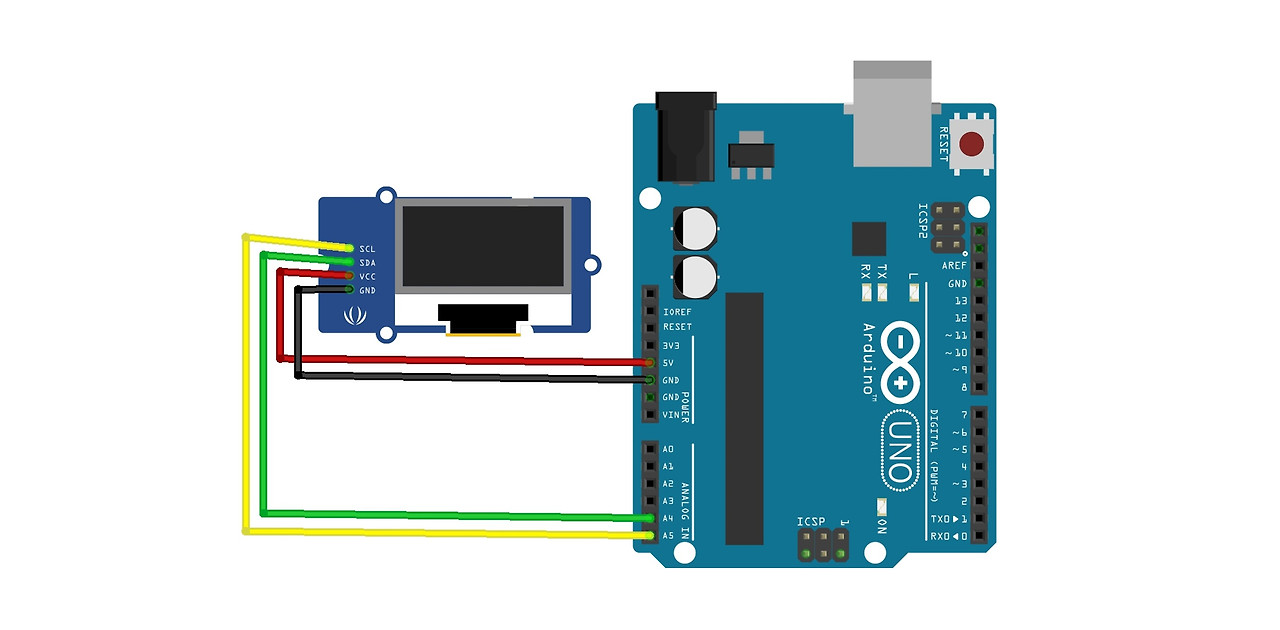

※ 배선





기능	아두이노	ESP32	ESP8266	NodeMCU
SDA	A4	GPIO21	GPIO4	D2
SCL	A5	GPIO22	GPIO5	D1

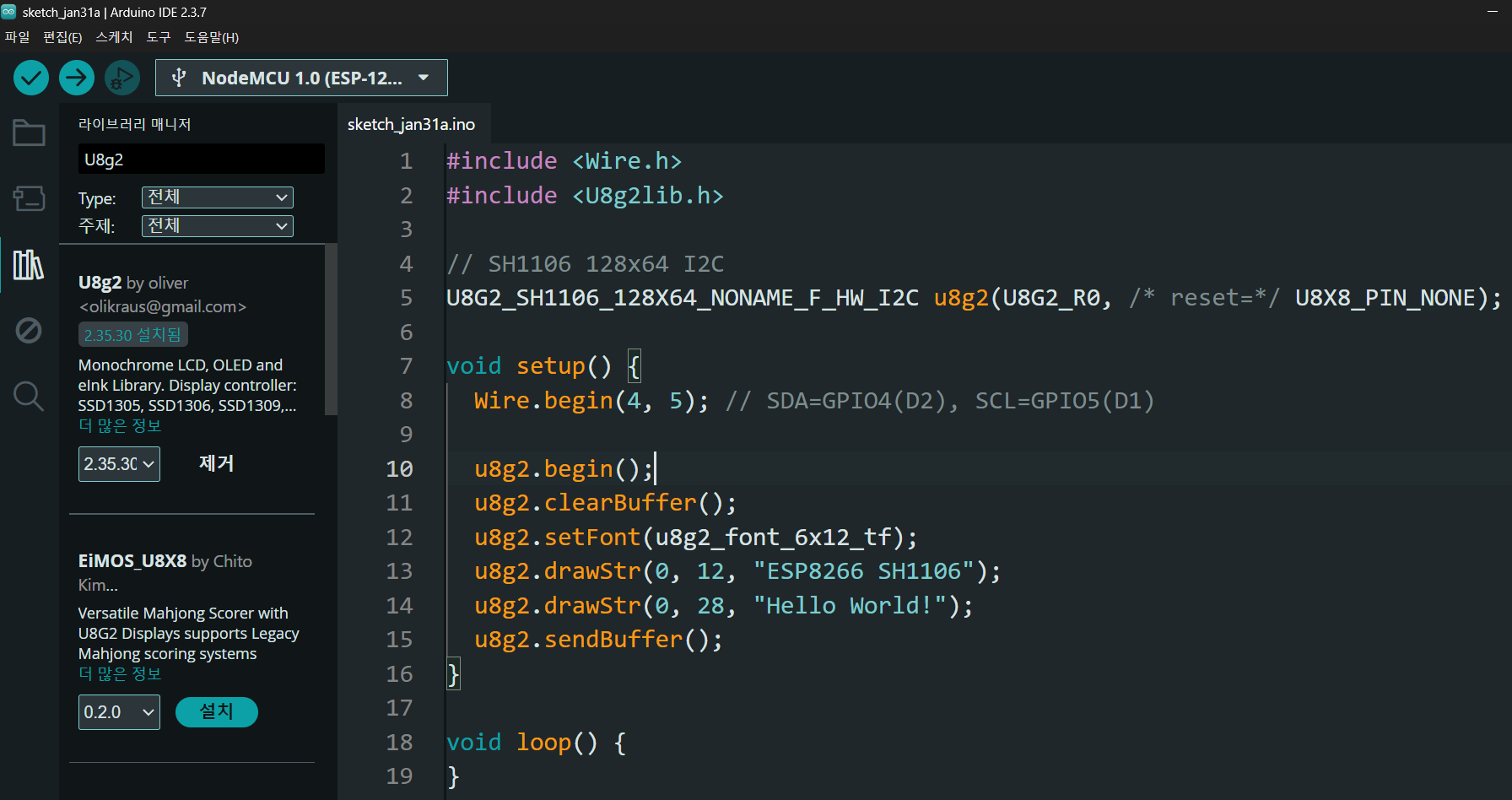

※  예제

#include <Wire.h>
#include <U8g2lib.h>

// SH1106 128x64 I2C
U8G2_SH1106_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

void setup() {
  Wire.begin(4, 5); // SDA=GPIO4(D2), SCL=GPIO5(D1)

  u8g2.begin();
  u8g2.clearBuffer();
  u8g2.setFont(u8g2_font_6x12_tf);
  u8g2.drawStr(0, 12, "ESP8266 SH1106");
  u8g2.drawStr(0, 28, "Hello World!");
  u8g2.sendBuffer();
}

void loop() {
}
